Beslag som benyttes til innvendig og utvendig hjørner som f.eks. spikerslag til gipsplater. Benyttes til tak og vegg.

Lydbøyle LB 1 brukes for å forbedre bjelkelagets lydisolasjon. LB 1 er tilpasset trelekter med 48 mm bredde og min. 30 mm høyde. Festes til bjelkens side.

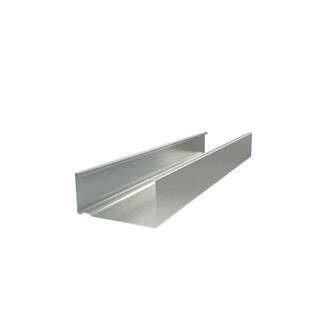

Profiler og tilbehør til innvendige plassbygde skillevegger. Standard profildimensjoner er 50 - 200 mm .

Dette er plate nr 1 i serien TIL-TAK Original plater, gir et 100% tett terrassegulv. Plateserien gir et sammenhendgende fall mellom bjelker på terrassegulv, og leder vannet til en side. Platene legges på bjelkelag med senteravstand 60cm. Alle plateskjøter der to eller flere plater ligger direkte på hverandre skal tettes med TIL-TAK pakningsmasse slik monteringsveiledning beskriver. Systemet er patentert.

Utnytt plassen under terrassen! 100% tett dreneringsystem for vann som drypper fra terrassegulv på bærende bjelkelag.

Les veiledningen godt og følg den nøye!

Platene må være rene og tørre ved montering. Monteres på et vannrett 48mm justert bjelkelag med senteravstand på 60cm. Bjelkene må ikke krumme med større avvik enn 5 mm. Bjelker som krummer med større avvik må justeres før montering av TIL-TAK Original.

1: Det SKAL være et mellomrom mellom platene i bunn av rennen. (ingen pakningsmasse her!)

2: Det SKAL være en TYKK streng TIL-TAK pakningsmasse ALLE steder der platene ligger tett på hverandre. Dette fordi vannet vil suges inn mellom platene ved hjelp av en fysisk lov som heter kapillærkraft, og vil på TIL-TAK platene føre til store lekkasjer dersom vannet ikke stoppes av pakningsmassen.

3: NB! Pakningsmassen er en IKKE HERDENDE masse. Det er KUN denne massen som har tilfredsstillende egenskaper på TIL-TAK produkter.

TIL-TAK Original bør ikke monteres i minusgrader.

C-profil til Flex himlingssystem, (Primaær- / Sekundærprofil). Profilen er 60 mm bred og har midtmarkering for enklere måling och platemontasje. Lengde 4 m.

Polyetenduk for lydtetting i lydvegger.

Profiler i bredde 50 - 250 mm av sertifisert stål 350 N/mm2. Hvor det er ønske om brutt kuldebro velges profiler med slisser.

Profilsystem med brudt kuldebro for bruk i yttervegger påført vindlast og evt. vertikallast. Ståltykkelser og utførelser dimensjoneres ut fra belastninger i NS 3479 m.m. Sertifisert stålkvalitet 350 N/mm2.

Profiler og tilbehør til innvendige plassbygde skillevegger. Standard profildimensjoner er 50, 75, 100, 125 og 150 mm (NS 3520). Ståltykkelser og profilmål er angitt i prislisten. Byggehøyder, brannklasse og lydreduksjon m.m. er angitt i egen Prosjekteringsveiledning.

Svalehaleplaten er en tynnplate i galvanisert stål, med en profil som navnet tilsier: svalehale.

• Denne unike profilen gir sterk bæreevne som plattformgulv under byggeprosessen, og armerer betongen som legges oppå platene.
• Med gulvvarme integrert i betongdekket, og en total byggehøyde fra bjelkelag til topp betong på 40-60mm, er sponplaten allerede utslått når det gjelder styrke, byggehøyde og rask installasjon.
• Varmekabel eller vannbåren varme kan festes direkte i platene, og dermed integreres i samme byggehøyde og byggeprosess, med god varmefordelingsevne i gulvet fra platene.
• I tillegg har vi brann og lydegenskaper som enkelt dekker kravene til etasjeskille mellom to enheter.
• Svalehaleplaten har vært på det europeiske marked i over 85 år, og er vel dokumentert og godkjent innenfor sitt virkeområde.

Gangbart gulv på 1-2-3!
Svalehaleplaten er så sterk at den kan legges flytende på bjelkelag med opptil 90cm senteravstand, og brukes som plattformgulv under bygging. Denne unike forskalingsplaten med et betongdekke på inntil 50mm fra profilbunn til topp betong utgjør en råsterk duo med gode brannegenskaper. Hvis du i tillegg bruker trinnlyd strimler mellom bjelker og forskaling, oppnåes antakelig markedets beste lydreduksjon for etasjeskille mellom to enheter!

Tilgjengelige ståltykkelser:

• Svalehaleplaten er standard i ståltykkelsen 0,50 mm, men kan også spesialbestilles i tykkelse 0,60 mm.

Dimensjonsstabilitet:

• Svalehaleplaten er kjent for sin høye dimensjonsstabilitet, og sparer tid og kostnader i byggefasen.


Sinkbeskyttelse:

• Platene har en høystandard sinkbeskyttelse som har en gunstig effekt på gulvkonstruksjonens holdbarhet.

Holdbar:

• Inne: Svalehaleplaten har en holdbarhetsgaranti på 50 år ved bruk innendørs.
• Ute: Ved installasjon utendørs anbefaler vi ytterligere beskyttelse med for eksempel. pulverlakk før installasjon, slik at stålet er bedre beskyttet i fuktig og saltholdig uteklima. Betongdekker lagt på svalehaleplater utvendig må tekkes med membran for utendørs bruk, og overvann bør ledes ut forbi platekant ved at endene forskales slik at betongen danner en dryppnese utenfor og nedenfor svalehaleplatene.

Rask bearbeiding:

På grunn av de presise dimensjonene på svalehaleprofilene, passer platene svært enkelt sammen. Bearbeiding og montering av går derfor svært raskt.

Brannhemmende:

• Avhengig av metoden for montering med svalehaleplater, er det enkelt å oppnå brannmotstand høyere enn 60 minutter.

  Lydisolerende:
• Gode lydisolasjonsverdier som tilfredsstiller kravene til etasjeskille mellom enheter. Krav til luft- og trinnlydreduksjon er enkelt å oppnå med trinnlyd strimler direkte på bjelkelaget, og flytende svalehalegulv oppå.

 Alle konstruksjoner kan beregnes og brann-Lyd- klassifiseres til hvert enkelt prosjekt etter Eurocode 3 og 4; EN 1993 og 1994.

Svalehaleplatens tekniske spesifikasjoner:

• Nominell profilhøyde (mm): 16
• Nominell platetykkelse (mm): 0,50
• Nominell platebredde (mm): 630
• Effektiv platebredde (mm): 610
• Nominell lengde (mm): 1300 \1900
• Maximal lengde for bestilling9000 mm.
• Toleranser på dimensjoner og form-radius (mm): +/- 2
• Toleranser på dimensjoner og formhøyde (mm): +2 og -0,01
• Toleranser på dimensjoner og form bredde bred flens (mm): +2 og -1
• Toleranser på dimensjoner og form bredde smal flens (mm): +4 og -1
• Lastekapasitet (NEN-EN-1991-1-1+c11) (klasse): A \B \C \D
  Forvrengning i grensetilstand: maximal 1/150 l
• Reaksjon på brann (NEN-EN 13501-1+a09): A1
• Holdbarhet: S320GD + Z275
• Overflatebehandling (NEN-EN 10346-09): Varmforsinket, 275 g / m (± 19,5 um / side)
• Korrosjons klasse (NEN-ISO 14713-1-10): C2

Svalehaleplaten er en tynnplate i galvanisert stål, med en profil som navnet tilsier: svalehale.

• Denne unike profilen gir sterk bæreevne som plattformgulv under byggeprosessen, og armerer betongen som legges oppå platene.
• Med gulvvarme integrert i betongdekket, og en total byggehøyde fra bjelkelag til topp betong på 40-60mm, er sponplaten allerede utslått når det gjelder styrke, byggehøyde og rask installasjon.
• Varmekabel eller vannbåren varme kan festes direkte i platene, og dermed integreres i samme byggehøyde og byggeprosess, med god varmefordelingsevne i gulvet fra platene.
• I tillegg har vi brann og lydegenskaper som enkelt dekker kravene til etasjeskille mellom to enheter.
• Svalehaleplaten har vært på det europeiske marked i over 85 år, og er vel dokumentert og godkjent innenfor sitt virkeområde.

Gangbart gulv på 1-2-3!
Svalehaleplaten er så sterk at den kan legges flytende på bjelkelag med opptil 90cm senteravstand, og brukes som plattformgulv under bygging. Denne unike forskalingsplaten med et betongdekke på inntil 50mm fra profilbunn til topp betong utgjør en råsterk duo med gode brannegenskaper. Hvis du i tillegg bruker trinnlyd strimler mellom bjelker og forskaling, oppnåes antakelig markedets beste lydreduksjon for etasjeskille mellom to enheter!

Tilgjengelige ståltykkelser:

• Svalehaleplaten er standard i ståltykkelsen 0,50 mm, men kan også spesialbestilles i tykkelse 0,60 mm.

Dimensjonsstabilitet:

• Svalehaleplaten er kjent for sin høye dimensjonsstabilitet, og sparer tid og kostnader i byggefasen.


Sinkbeskyttelse:

• Platene har en høystandard sinkbeskyttelse som har en gunstig effekt på gulvkonstruksjonens holdbarhet.

Holdbar:

• Inne: Svalehaleplaten har en holdbarhetsgaranti på 50 år ved bruk innendørs.
• Ute: Ved installasjon utendørs anbefaler vi ytterligere beskyttelse med for eksempel. pulverlakk før installasjon, slik at stålet er bedre beskyttet i fuktig og saltholdig uteklima. Betongdekker lagt på svalehaleplater utvendig må tekkes med membran for utendørs bruk, og overvann bør ledes ut forbi platekant ved at endene forskales slik at betongen danner en dryppnese utenfor og nedenfor svalehaleplatene.

Rask bearbeiding:

På grunn av de presise dimensjonene på svalehaleprofilene, passer platene svært enkelt sammen. Bearbeiding og montering av går derfor svært raskt.

Brannhemmende:

• Avhengig av metoden for montering med svalehaleplater, er det enkelt å oppnå brannmotstand høyere enn 60 minutter.

  Lydisolerende:
• Gode lydisolasjonsverdier som tilfredsstiller kravene til etasjeskille mellom enheter. Krav til luft- og trinnlydreduksjon er enkelt å oppnå med trinnlyd strimler direkte på bjelkelaget, og flytende svalehalegulv oppå.

 Alle konstruksjoner kan beregnes og brann-Lyd- klassifiseres til hvert enkelt prosjekt etter Eurocode 3 og 4; EN 1993 og 1994.

Svalehaleplatens tekniske spesifikasjoner:

• Nominell profilhøyde (mm): 16
• Nominell platetykkelse (mm): 0,50
• Nominell platebredde (mm): 630
• Effektiv platebredde (mm): 610
• Nominell lengde (mm): 1300 \1900
• Maximal lengde for bestilling9000 mm.
• Toleranser på dimensjoner og form-radius (mm): +/- 2
• Toleranser på dimensjoner og formhøyde (mm): +2 og -0,01
• Toleranser på dimensjoner og form bredde bred flens (mm): +2 og -1
• Toleranser på dimensjoner og form bredde smal flens (mm): +4 og -1
• Lastekapasitet (NEN-EN-1991-1-1+c11) (klasse): A \B \C \D
  Forvrengning i grensetilstand: maximal 1/150 l
• Reaksjon på brann (NEN-EN 13501-1+a09): A1
• Holdbarhet: S320GD + Z275
• Overflatebehandling (NEN-EN 10346-09): Varmforsinket, 275 g / m (± 19,5 um / side)
• Korrosjons klasse (NEN-ISO 14713-1-10): C2

Festebeslag av sort (RAL 9011) pulverlakkert ekstrudert aluminium. Belaget har forborede montasjehull og klemme som fastholder MULTI TP T-profil under montasjen. Festebeslaget overfører den lodrette egenlasten av fasadekledningen og vindlasten til bakveggen. Inneholder også 125 stk skruer NV8 Ø4,9x19 mm for montering av beslaget til monteringskinnen og T-profilen i beslaget.

Galvanisert stållekt med innebygde friksjonselement og montasjehull

Glidebeslag av grå (RAL 7024) pulverlakkert ekstrudert aluminium. Belaget har forborede montasjehull og klemme som fastholder MULTI TP T-profil under montasjen. Festebeslaget overfører kun vindlasten til bakveggen og de forborede avlange hullene tillater termiske utvidelser samtidig som det fastholder REDAir MULTI TP. Inneholder også 125 stk skruer NV8 Ø4,9x19 mm for montering av beslaget til monteringskinnen og T-profilen i beslaget.

REDAir MULTI SC Skrueklips er fremstilt av galvanisert stål og har innebygde klips som holder festeskruen til REDAir MULTI MR fast i montasjeskinnen. REDAir MULTI SC festes ved å trykke skrueklipsen inn i det forborede skruehullet i REDAir MULTI MR skinnen. Antall og avstand mellom REDAir MULTI SC dimensjoneres i henhold til REDAir FLEX beregner på www.rockwool.no. REDAir MULTI skinnen trykkes på plass mot REDAir platen før endelig innfesting med skrue. For bærende konstruksjoner som trenger forboring, er det viktig at REDAir MULTI MR er midlertidig festet og at det borres gjennom hullet i bunnen af REDAir MULTI SC for å sikre at festeskruen senere treffer riktig. Under montering er det viktig at de innebygde klipsene løses ut slik at skruen er korrekt festet.

Montasjeskinne av aluminium

4 og 12 mm duk av ekstrudert polyeten som underlag for stålprofiler mot betong/murverk.

4 og 12 mm duk av ekstrudert polyeten som underlag for stålprofiler mot betong/murverk.

Variabelt platebånd av stål for oppbygning av hjørner i alle vinkler over 85 grader, med høye krav til styrke i bygningsdelenes hjørneskjøter.

Leveres som plant bånd, på rull.

Gyproc platebånd brukes bl.a.som skjøteplate mellom stendere og som forsterkning til skjøter over åpninger.

Profiler for innvendige og utvendige platekledninger.

Profiler og tilbehør til innvendige plassbygde skillevegger.

Standard profildimensjoner er 50 - 200 mm .

Profilsystem med brudt kuldebro for bruk i yttervegger påført vindlast og evt. vertikallast.

• Ståltykkelser og utførelser dimensjoneres ut fra belastninger i NS 3479 m.m.
• Sertifisert stålkvalitet 350 N/mm2.

Hjørnebeslag hb 29 2450 mm rf

Lydbøyle LB 2 brukes for å forbedre bjelkelagets lydisolasjon. LB 2 er tilpasset trelekter med 48 mm bredde og min. 30 mm høyde. Festes til bjelkens underside.

Profiler og tilbehør til innvendige plassbygde skillevegger. Standard profildimensjoner er 50, 75, 100, 125 og 150 mm (NS 3520). Ståltykkelser og profilmål er angitt i prislisten. Byggehøyder, brannklasse og lydreduksjon m.m. er angitt i egen Prosjekteringsveiledning.

Hjørnebeslag som gir stor styrke og skarp kant på utvendig 90 graders hjørne til innvendige gipsvegger med ett lag plater. Profilen har spesialbehandlet overflate som gir optimal vedheft for sparkel. Viktig å kappe beslagene ca 10mm kortere enn vegghøyden. Monteres med skruer eller med festeverktøy NOBB nr 10897429.

Dette er plate nr 2 i serien TIL-TAK Original plater, gir et 100% tett terrassegulv. Plateserien gir et sammenhendgende fall mellom bjelker på terrassegulv, og leder vannet til en side. Platene legges på bjelkelag med senteravstand 60cm. Alle plateskjøter der to eller flere plater ligger direkte på hverandre skal tettes med TIL-TAK pakningsmasse slik monteringsveiledning beskriver. Systemet er patentert.

Utnytt plassen under terrassen! 100% tett dreneringsystem for vann som drypper fra terrassegulv på bærende bjelkelag.

Les veiledningen godt og følg den nøye!

• Platene må være rene og tørre ved montering.
• Monteres på et vannrett 48mm justert bjelkelag med senteravstand på 60cm.
• Bjelkene må ikke krumme med større avvik enn 5 mm.
• Bjelker som krummer med større avvik må justeres før montering av TIL-TAK Original.
  • 1: Det SKAL være et mellomrom mellom platene i bunn av rennen. (ingen pakningsmasse her!)
  • 2: Det SKAL være en TYKK streng TIL-TAK pakningsmasse ALLE steder der platene ligger tett på hverandre. Dette fordi vannet vil suges inn mellom platene ved hjelp av en fysisk lov som heter kapillærkraft, og vil på TIL-TAK platene føre til store lekkasjer dersom vannet ikke stoppes av pakningsmassen.
  • 3: NB! Pakningsmassen er en IKKE HERDENDE masse. Det er KUN denne massen som har tilfredsstillende egenskaper på TIL-TAK produkter.
• TIL-TAK Original bør ikke monteres i minusgrader.
