Snøfangergelender 2-Rørs 1,2m Teglrød Jemtland

Innfesting med Snøfangerkonsoll Teglrød"

Jemtland innfestingspakker for koblede stigetrinn leveres som standard i flere varianter ut fra taktyper.

• Innfestingsmateriell kan fås i andre lengder enn std. innfestingspakker.
• Vi leverer skinner etter mål, opp til lengder på 3m.

2-Rørs snøfangergelender har en effektiv lengde på 1,2m mm

• Når konsollene er montert kan man starte med montering av snøfanger rørene. Disse festes med medfølgende klammer.
• Skjøting av rørene skjer ved at den krympede delen av røret tres inn i neste rør.
• Når man har kommet til enden av snøfangerrekken kappes, om nødvendig, rørlengden slik at enden går ca 200mm forbi siste konsoll
• Systemet består av snøfangerkonsoller, og 2 rørs snøfangergelender (rekkverk) i 1,2 m lengder.

Typegodkjente Jemtland takstige leveres i to bredder, 30cm og 40cm i lengdene 1,15m.

• Med hver stige medfølger nødvendige skruer.
• Leveres i galvanisert og lakkert utførelse.
• Standard farge er sort. Andre farger på bestilling.

NB! Det må benyttes vår typegodkjente innfesting øverst og nederst for at systemet skal være godkjent.

Feieplattformer består av en plattform (L x B) 600 x 400 mm og to festebraketter.

• Feieplattformen brukes på piper med høyde opp til 1500mm.
• Det kan spesialbestilles feieplattformer som dekker 100-200 mm høyere.
• Piper over ca. 1700mm skal man bruke pipeplattform.
• Ved bestilling må man huske å oppgi hvilken taktype plattformen skal monteres på.

Snøfangere skal monteres der sig, snøras og isras fra tak kan medføre skader på personer, gjenstander, bygningsdeler, gjennomføringer, takstiger eller andre installasjoner på taket*.

Det er også viktig å montere snøfangere på tak med trapping (høydeforskjell). Dette for å unngå at snø fra en takflate raser ned på en annen med fare for ødeleggelser.

Snøfangere er ikke å betrakte som sikkerhetsutstyr ved arbeide på tak, og skal derfor ikke benyttes til feste for sikkerhetsline.

Se monteringsveiledning for hvordan snøfangerkonsollen skal monteres.

---

*Jmf. byggeforskriftene kap. 43 med veiledning. (Bestemmelser i politivedtektene i den enkelte kommune kan også omhandle vedtekter vedrørende snø på tak og rasfare)

Konsoll til Snøfangergelender Teglrød

Denne snøfangerkonsollen er kompatibel med gammel type  140410

Koblede takstigetrinn for stein

• Det nederste takstigetrinnet monteres først.
• Trinnet legges på taksteinen i bølgebunnen og hektes fast i overkant stein.
• Det er meget viktig at det første trinnet plasseres slik at det kommer mellom to taksperrer, dette med tanke på montering av innfestingsskinnen.
• De neste trinn monteres etter hvert som taket legges.
• Trinnene kobles sammen ved å tre glidesporet ned på den påmonterte mutteren.
• Skruen strammes til.

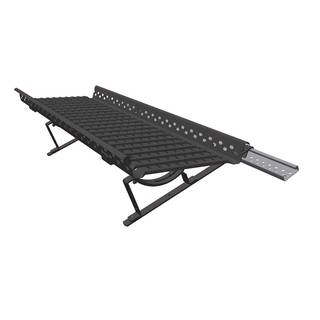

Takbrosystem tilpasset de fleste taktyper.

TYPEGODKJENT. Brukes der en skal lage gangbane på taket.

Leveres løspakket slik at en kan skreddersy hvert prosjekt.

Maks. 120 cm mellom hvert konsoll. Kontroller C-C mål taksteinprofilen.

Fire forskjellinge innfesteskinner:

TBI S-125 T, TBI I-125 T, TBI D-125 T og TBI PAPP T.

Se tabell nedenfor for hva som går til hva.

Teknisk informasjon:

Produktblad for takbrosystem til de fleste taktyper G-5-98-12.

LOBAS produserer utstyr som stigetrinn, snøfangerutstyr, takstiger, feieplatå, pipeplattform og diverse taksikringsutstyr.

Se også våre hjemmesider www.lobas.no

Festebeslag C-C mål Taktype Innfesteskinne Plattform TBF TBI TBP TBK S-403 T Tegl- og betongsteintak, skiferstein TBI S-125 T TBP 105 T TBK SN-403 T Nortegel tegelstein TBI S-125 T TBP 105 T TBK P-111 T 440 mm Trapesplate, Korrugerte takplater TBI I-125 T TBP 105 T TBK K-121 T 350 mm Alsvåg, Kami, Kami S-plate, Korrugal (gml.), Plegel, TBI I-125 T TBP 105 T Teliska taksteinplate, Ambassador TBK T-166 T 355 mm CCB Panne, Euro-tak, Jovi-panne, Verform/ TBI I-125 T TBP 105 T Permanentpanne, Rydabpanne, Scanprofil, Borga Classic, Plannja Regent TBK P-140 T 400 mm Diplomtak, Elitetak, Lindab takpannen, Plannja Korrugal/ TBI I-125 T TBP 105 T Royal taksteinplater TBK E-119 T 400 mm Elitetak, Lindab takpannen, Plannja takpanne TBI I-125 T TBP 105 T TBK KS-170 T 345 mm Karlsen Stålpanne TBI I-125 T TBP 105 T TBK Ø-170 T 345 mm Classic, Maxi takpanne TBI I-125 T TBP 105 T TBK P-133 T Plannja Combi TBI I-125 T TBP 105 T TBK P-135 T 465 mm Plannja Korrugal/Multipanne, Pamir TBI I-125 T TBP 105 T TBK PAPP T Shingel / Papptak TBI PAPP T TBP 105 T TBK F-460 T Plannja Robust takpanne, Powertek, Decra takpanne TBI D-125 T TBP 105 T TBK R-140 T 400 mm Rydab, Ambassadør TBI I-125 T TBP 105 T

Typegokjent Innfestingspakke for Jemtland takstige.

• Innfestingspakken inneholder en skinne med lengde 60 cm eller 120cm, 2 stk mutterbrikker D8, 2 stk mutter M8, 2 stk. festebånd og 2 stk. festeskruer 70mm.
• Skinnen monteres med de to festeskruene mellom to taksperrer.
• Det er viktig at skruene treffer senter i sperrene. Dette for å oppnå best mulig innfesting.
• På shingeltak bør man være påpasselig med å ha tettemasse i skruehullene.
• Det beste er å montere skinnen under mønepappen eller evt. tekke over skinnen med shingel.
• Andre lengder kan leveres på bestilling

Snøfanger konsoller

• Den første snøfanger rekken monteres nede på taket over bærevegg. Normalt på andre steinrekke.
• Det monteres først en innfestingsplanke i mellom lektene i den tredje raden med takstein.
• Innfestings planke skal ha samme høyde som lektene og være 148mm bred, og plasseres slik at nedre punkt på snøfanger kommer over underliggende bærelekt.
• Innfestingsplanken skal skrues omhyggelig fast til sperrene.
• Snøfangerkonsollene plasseres med 600mm senteravstand.
• Er takfallet lengre enn 5m skal det brukes flere rader med maks 5m avstand pr rad.
• Avstanden deles inn i like store felt. I geografiske områder og steder på tak hvor ekstraordinære snømengder kan oppstå må det tas hensyn til dette ved dimensjoneringen.
• Denne snøfangerkonsollen er kompatibel med gammel type  140175
• Denne snøfangerkonsollen er kompatibel med gammel type  140185 Passer for Plannja Royal, Diplom, Elite, Harmoni V400, Lindab takpanne, Plannja Takpanne

Snøfanger konsoller

• Den første snøfanger rekken monteres nede på taket over bærevegg. Normalt på andre steinrekke.
• Det monteres først en innfestingsplanke i mellom lektene i den tredje raden med takstein.
• Innfestings planke skal ha samme høyde som lektene og være 148mm bred, og plasseres slik at nedre punkt på snøfanger kommer over underliggende bærelekt.
• Innfestingsplanken skal skrues omhyggelig fast til sperrene.
• Snøfangerkonsollene plasseres med 600mm senteravstand.
• Er takfallet lengre enn 5m skal det brukes flere rader med maks 5m avstand pr rad.
• Avstanden deles inn i like store felt. I geografiske områder og steder på tak hvor ekstraordinære snømengder kan oppstå må det tas hensyn til dette ved dimensjoneringen.
• Denne snøfangerkonsollen er kompatibel med gammel type  140175

Stigetrinn tilpasset profilerte platetak. TYPEGODKJENT. Husk innfesteskinne I-65 T / I-125 T.  (Stigetrinn TR P-32 T og TR P-37 T bruk es innfesteskinne D-65 T)

Teknisk informasjon:

Produktblad for stigetrinn til profilerte platetak G-5-98 -07.

LOBAS produserer utstyr som snøfanger- utstyr, takstiger, takbroutstyr, feieplatå, pipeplattform og diverse taksikrin gsutstyr. Se også våre hjemmesider www.lobas.no

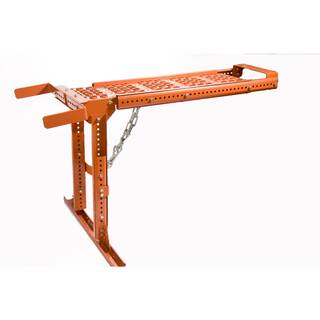

Pipeplattform tilpasset til de fleste taktyper. TYPEGODKJENT. For adkomst til høye piper. Leveres med løse innfestepakker. Fåes i to størrelser: PP- 82 T: er regulerbar fra 58 - 85 cm vertikalt og 94 - 139 cm horisontalt. PP-130 T: er regulerbar fra 110 - 160 cm vertikalt og 160 - 210 cm horisontalt . Teknisk informasjon: Produktblad for pipeplattform til de fleste taktyper G-5- 99-09. LOBAS produserer utstyr som stigetrinn, snøfangerutstyr, takstiger, takbroutstyr, feieplatå og diverse taksikringsutst yr. Se også våre hjemmesider www.lobas.no OVERSIKT INNFESTEPAKKER / TAKTYPE: Innf.pk. C-C mål Taktype PP S-403 T-I Tegel- og betongsteintak, skiferstein PP P-111 T-I 440 mm Trapesplate, Korrugerte takplater PP K-121 T-I 350 mm Alsvåg, Kami, Kami S-plate, Korrugal (gammel), Pl egel, Teliska taksteinplate, Rydab Ambassador PP T-166 T-I 355 mm CCB Panne, Eurotak, Jovi Panne, Verform/Permanentp anne, Rydabpanne, Scanpannan, Borga PP P-140 T-I 400 mm Diplomtak, Elitetak, Lindab takpannen, Plannja Kor rugal/Royal taksteinplater PP P-135 T-I 465 mm Plannja Korrugal/Multipanne, Pamir PP E-119 T-I 400 mm Elitetak, Lindab takpannan, Plannja takpanne PP KS-170 T-I 345 mm Karlsen Stålpanne PP Ø-170 T-I 345 mm Øko Classic, Maxi takpanne PP PAPP T-I Shingel / Papptak PP P-133 T-I Plannja Combi PP F-460 T-I Plannja Regent takpanne, Powertek takpanne TOPP PLATÅ Ekstra utstyr. Øker høyden på pipeplattformen med 23 cm. TP P-230 T til pipeplattform PP-82 T og PP-130 T. Se feieplatå G-5-99 -09 for informasjon.

TAKSIKRING GENERELT

Direktoratet for arbeidstilsynet stiller krav til at alt taksikringsutstyr skal være typegodkjent i henhold til Arbeidstilsynets forskrift nr. 500.

• Utstyret SKAL monteres fast til bærende konstruksjon.
• Ved arbeide på tak som feiing, snørydding, inspeksjon eller mindre reparasjoner vil det derfor være nødvendig at typegodkjent utstyr er montert.
•  F.eks. på tak med flere piper vil kravene være tilfredstilt dersom det er montert en adkomstvei med takbruer som gangbane ut til pipen(e).
• Dersom høyden er 5 mtr. eller mer skal det monteres stigesikring for markstigen ved rafta.

TYPEGODKJENNING

Jemtland takstigetrinn er testet ved Norges Byggforskinstitutt, og godkjent i henhold til krav fra Arbeidstilsynet.

• Prøvene er foretatt i henhold til svensk standard SS831360 - dynamisk testing.
• Jemtland takstigetrinn er merket med identifikasjonsmerket JV 127.
• Jemtland takstigetrinn for stein passer for lekteavstand fra 310mm til 370mm, og er uavhengig av lektetykkelsen.
• Systemet består av stigetrinn og innfestingsskinne, komplett med nødvendig festemateriell.
• Som standard leveres skinne for innfesting til taksperre med senteravstand 600 mm.
•  Ved senteravstand over 650 mm leveres skinne på bestilling i ønsket lengde.

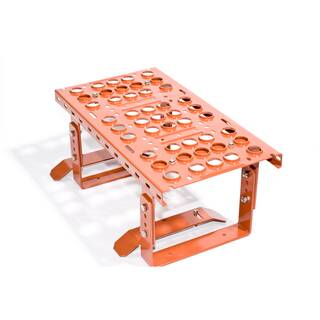

Feieplatå tilpasset til de fleste taktyper.

TYPEGODKJENT. Arbeidsplattform for sikker bevegelse/arbeid ved feiing av pipe.

Feieren får en god arbeidsplattform samtidig som den hindrer skader på takbelegget.

Leveres i en lengde: FP8 - Lengde 82 cm, bredde 25 cm.

Teknisk informasjon:

Produktblad for feieplatå til de fleste taktyper G-5-98-08.

LOBAS produserer utstyr som stigetrinn, snøfangerutstyr, takstiger, takbroutstyr, pipeplattform og diverse taksikringsutstyr.

Se også våre hjemmesider www.lobas.no

OVERSIKT FEIEPLATÅ / PLATETYPE: Feieplatå C-C mål Platetype FP8 S-403 T Tegl- og betongsteintak, skiferstein FP8 SN-403 T Nortegel tegelstein FP8 P-111 T 440 mm Trapesplate, Korrugerte takplater FP8 K-121 T 350 mm Alsvåg, Kami, Kami S-plate, Korrugal (gammel), Plegel, Teliska taksteinplate, Ambassador FP8 T-166 T 355 mm CCB Panne, Eurotak, Jovi panne, Verform/Rydabpanne, Scanprofil, Borga FP8 P-140 T 400 mm Diplomtak, Elitetak, Lindab takpannen, Plannja Korrugal/Royal taksteinplater FP8 P-135 T 465 mm Plannja Korrugal/Multipanne, Pamir FP8 E-119 T 400 mm Elitetak, Lindab takpannen FP8 KS-170 T 345 mm Karlsen Stålpanne FP8 Ø-170 T 345 mm Øko Classic, Maxi takpanne FP8 P-133 T Plannja Combi FP8 V-139 T Villatak, Smarttak FP8 PAPP T Shingel- og papptak FP8 F-460 T Plannja Regent takpanne, Powertek takpanne FP8 F-461 T Stratos plate OVERSIKT TOPP PLATÅ Ekstra utstyr. Øker høyden på feieplatået med 23 cm. Topp platå Arbeidsplattform Beskrivelse TP S-230 T Feieplatå FP8 S-403 T TP F-230 T Feieplatå FP8 F-460 T Feieplatå FP8 P-133 T* Feieplatå FP8 P-130 T* Feieplatå FP8 V-139 T* TP P-230 T Feieplatå FP8 K-121 T Feieplatå FP8 P-135 T Feieplatå FP8 P-140 T Feieplatå FP8 T-166 T Feieplatå FP8 E-119 T Feieplatå FP8 Ø-170 T Feieplatå FP8 KS-170 T Feieplatå FP8 P-111 T Feieplatå FP8 PAPP T Feieplatå FP8 B-100 T Pipeplattform PP-82 T Pipeplattform PP-130 T *) Støttebeinet er tilpasset til den aktuelle platetyper.

Takbrosystem tilpasset de fleste taktyper.

TYPEGODKJENT. Brukes der en skal lage gangbane på taket.

Leveres løspakket slik at en kan skreddersy hvert prosjekt.

Maks. 120 cm mellom hvert konsoll.

Kontroller C-C mål taksteinprofilen.

Fire forskjellinge innfesteskinner: TBI S-125 T, TBI I-125 T, TBI D-125 T og TBI PAPP T.

Se tabell nedenfor for hva som går til hva.

Teknisk informasjon:

Produktblad for takbrosystem til de fleste taktyper G-5-98-12. LOBAS produserer utstyr som stigetrinn, snøfangerutstyr, takstiger, feieplatå, pipeplattform og diverse taksikringsutstyr.

Se også våre hjemmesider www.lobas.no

Festebeslag C-C mål Taktype Innfesteskinne Plattform TBF TBI TBP TBK S-403 T Tegl- og betongsteintak, skiferstein TBI S-125 T TBP 105 T TBK SN-403 T Nortegel tegelstein TBI S-125 T TBP 105 T TBK P-111 T 440 mm Trapesplate, Korrugerte takplater TBI I-125 T TBP 105 T TBK K-121 T 350 mm Alsvåg, Kami, Kami S-plate, Korrugal (gml.), Plegel, TBI I-125 T TBP 105 T Teliska taksteinplate, Ambassador TBK T-166 T 355 mm CCB Panne, Euro-tak, Jovi-panne, Verform/ TBI I-125 T TBP 105 T Permanentpanne, Rydabpanne, Scanprofil, Borga Classic, Plannja Regent TBK P-140 T 400 mm Diplomtak, Elitetak, Lindab takpannen, Plannja Korrugal/ TBI I-125 T TBP 105 T Royal taksteinplater TBK E-119 T 400 mm Elitetak, Lindab takpannen, Plannja takpanne TBI I-125 T TBP 105 T TBK KS-170 T 345 mm Karlsen Stålpanne TBI I-125 T TBP 105 T TBK Ø-170 T 345 mm Classic, Maxi takpanne TBI I-125 T TBP 105 T TBK P-133 T Plannja Combi TBI I-125 T TBP 105 T TBK P-135 T 465 mm Plannja Korrugal/Multipanne, Pamir TBI I-125 T TBP 105 T TBK PAPP T Shingel / Papptak TBI PAPP T TBP 105 T TBK F-460 T Plannja Robust takpanne, Powertek, Decra takpanne TBI D-125 T TBP 105 T TBK R-140 T 400 mm Rydab, Ambassadør TBI I-125 T TBP 105 T

Jemtland innfestingspakker for koblede stigetrinn leveres som standard i flere varianter ut fra taktyper.

• Innfestingsmateriell kan fås i andre lengder enn std. innfestingspakker.
• Vi leverer skinner etter mål, opp til lengder på 3m.

Stigetrinn  Jemtland takstigetrinn gir en pen løsning og leveres til alle taktyper som er tilgjengelig på markedet.

• Systemet består av ferdig sammensatte trinn som kan monteres direkte på taket.
• Som infesting SKAL Jemtland innfestingspakke benyttes.

Takbrosystem tilpasset de fleste taktyper.

TYPEGODKJENT. Brukes der en skal lage gangbane på taket.

Leveres løspakket slik at en kan skreddersy hvert prosjekt.

Maks. 120 cm mellom hvert konsoll.

Kontroller C-C mål taksteinprofilen.

Fire forskjellinge innfesteskinner: TBI S-125 T, TBI I-125 T, TBI D-125 T og TBI PAPP T.

Se tabell nedenfor for hva som går til hva.

Teknisk informasjon:

Produktblad for takbrosystem til de fleste taktyper G-5-98-12. LOBAS produserer utstyr som stigetrinn, snøfangerutstyr, takstiger, feieplatå, pipeplattform og diverse taksikringsutstyr.

Se også våre hjemmesider www.lobas.no

Festebeslag C-C mål Taktype Innfesteskinne Plattform TBF TBI TBP TBK S-403 T Tegl- og betongsteintak, skiferstein TBI S-125 T TBP 105 T TBK SN-403 T Nortegel tegelstein TBI S-125 T TBP 105 T TBK P-111 T 440 mm Trapesplate, Korrugerte takplater TBI I-125 T TBP 105 T TBK K-121 T 350 mm Alsvåg, Kami, Kami S-plate, Korrugal (gml.), Plegel, TBI I-125 T TBP 105 T Teliska taksteinplate, Ambassador TBK T-166 T 355 mm CCB Panne, Euro-tak, Jovi-panne, Verform/ TBI I-125 T TBP 105 T Permanentpanne, Rydabpanne, Scanprofil, Borga Classic, Plannja Regent TBK P-140 T 400 mm Diplomtak, Elitetak, Lindab takpannen, Plannja Korrugal/ TBI I-125 T TBP 105 T Royal taksteinplater TBK E-119 T 400 mm Elitetak, Lindab takpannen, Plannja takpanne TBI I-125 T TBP 105 T TBK KS-170 T 345 mm Karlsen Stålpanne TBI I-125 T TBP 105 T TBK Ø-170 T 345 mm Classic, Maxi takpanne TBI I-125 T TBP 105 T TBK P-133 T Plannja Combi TBI I-125 T TBP 105 T TBK P-135 T 465 mm Plannja Korrugal/Multipanne, Pamir TBI I-125 T TBP 105 T TBK PAPP T Shingel / Papptak TBI PAPP T TBP 105 T TBK F-460 T Plannja Robust takpanne, Powertek, Decra takpanne TBI D-125 T TBP 105 T TBK R-140 T 400 mm Rydab, Ambassadør TBI I-125 T TBP 105 T

Stigetrinn  Jemtland takstigetrinn gir en pen løsning og leveres til alle taktyper som er tilgjengelig på markedet.

• Systemet består av ferdig sammensatte trinn som kan monteres direkte på taket.
• Som infesting SKAL Jemtland innfestingspakke benyttes.

Utstyr tilpasset betong, tegel og skifertak. Teknisk informasjon: Produktblad for snøfangerutstyr til betong, tegel og skif ertak G-5-98-02. LOBAS produserer utstyr som stigetrinn, takstiger, takbroutstyr, feieplatå, pipeplattform og diverse taksikringsutstyr .

Jemtland innfestingspakker for koblede stigetrinn leveres som standard i flere varianter ut fra taktyper.

• Innfestingsmateriell kan fås i andre lengder enn std. innfestingspakker.
• Vi leverer skinner etter mål, opp til lengder på 3m.

Nortegl har eget taksikringsprogram for Snøfangere, Stigetrinn, Takbroer, og annet sikringsutstyr. Se egen brosjyre og leggeanvisning for Nortegl fra Monier AS.

Nortegl har eget taksikringsprogram for Snøfangere, Stigetrinn, Takbroer, og annet sikringsutstyr. Se egen brosjyre og leggeanvisning for Nortegl fra Monier AS.

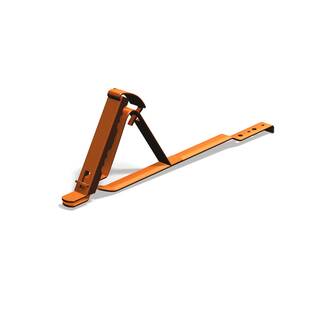

Stigesikring

• Sikrer løse stiger mot utglidning
• Jemtland stigesikring gjør adkomst til taket stødig og trygg.
• Dersom høyde fra bakken til rafta (takrenne) er mer enn 5 meter skal det monteres stigesikring for å hindre sideveis forskyving av atkomststige.

Utstyr tilpasset betong, tegel og skifertak. Teknisk informasjon: Produktblad for snøfangerutstyr til betong, tegel og skif ertak G-5-98-02. LOBAS produserer utstyr som stigetrinn, takstiger, takbroutstyr, feieplatå, pipeplattform og diverse taksikringsutstyr

Ved montering av Stige kan feieren og andre ferdes trygt på taket. Stigetrinn koblet 300 ivaretar kravene til styrke, funksjonalitet og sikkerhet. Stigrinnene kobles sammen i hver lekterad under legging av taksteinen. Stigerekken forankres i toppen med en innfestningsskinne universal 1250.
